一、示例 1：高层住宅双立管标准系统（专用通气立管 T + 污水立管 WL）

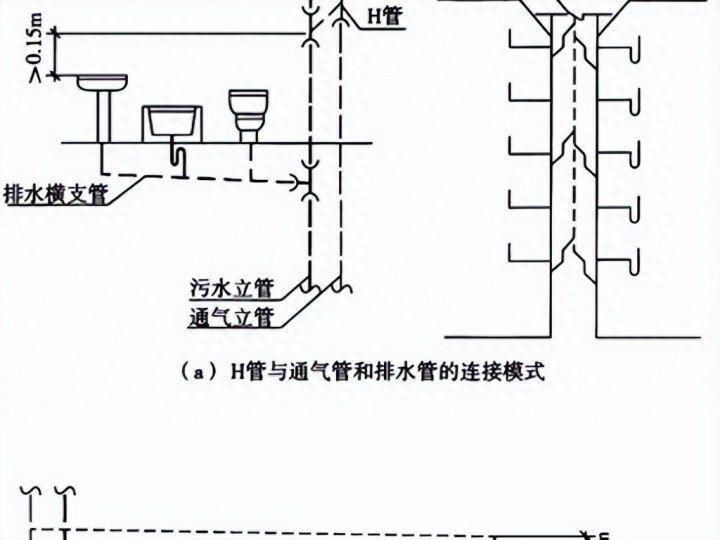

H管连接节点
双立管轴测示意
组成构件
污水立管 WL：DN110，承接马桶、地漏、洗手盆排水
专用通气立管 T（透气管）：DN75，全程独立空气通道，不排污水

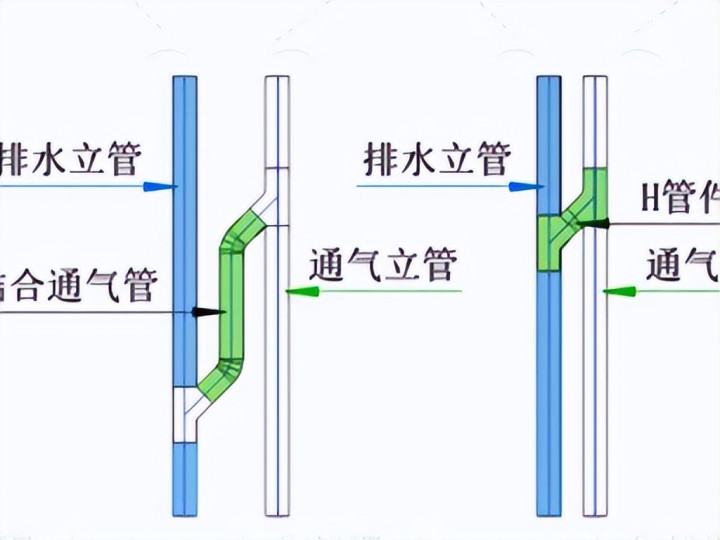

H 型结合通气管：每层 / 隔层连通 WL 与 T 管，气压平衡核心管件
伸顶通气管：T 管顶端穿出屋面，连通室外大气压
安装强制尺寸（GB50015-2019 4.7.7）
H 管下端：在本层排水横支管下方，用 45° 斜三通接污水立管；
H 管上端：高出本层洁具上边缘≥0.15m 接入通气立管，防止污水倒灌进通气管；
连接必须斜三通，禁止水平直连；通气管全程向上坡度≥0.01，无积水段；
10 层及以上住宅必须逐层设置 H 管。
流体作用
上层排水产生负压→空气从屋面进入 T 管，经 H 管快速补气；底层污水挤压产生正压→废气通过 H 管排入通气立管从屋面泄压，立管负压稳定≤-65Pa。
二、示例 2：卫生间横支管环形通气管安装（多洁具共用横管）

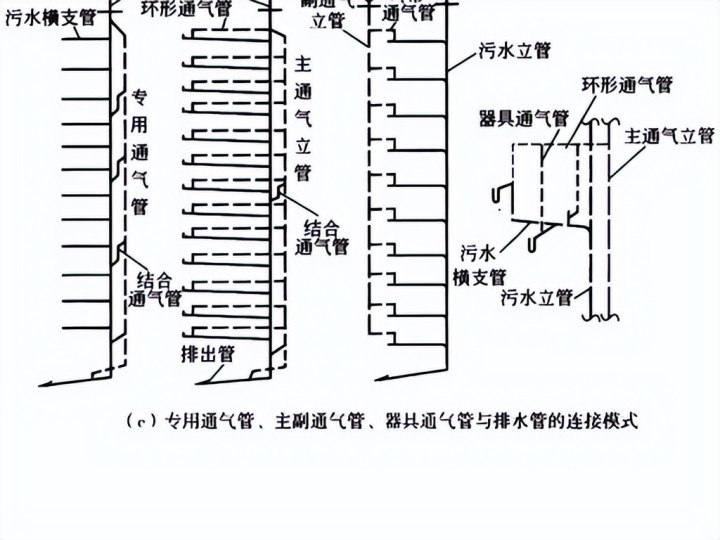

环形通气管安装剖面
适用场景（强制设置条件）
横支管≥4 个洁具且长度＞12m / 支管≥6 个大便器
安装步骤
环形通气管从横支管最前端两个洁具之间垂直向上引出；
向上抬高≥0.15m 后，45° 斜接入主通气立管 T；
全程向上找坡，杜绝积水回流至支管；
作用：洁具排水瞬间局部负压最强，前端直接补气，避免单台洁具冲水抽干自家存水弯。
三、示例 3：器具通气管（马桶 / 洗手盆独立通气，静音高端住宅）
安装做法
从洁具存水弯出口端单独引出小管（DN50）；
抬高 0.15m 以上接入通气立管；
一户多台洁具分别单独接通气，无共用支管真空干扰；
优势：排水无咕噜异响，水封水位波动≤5mm，酒店、精装豪宅标配。
四、示例 4：屋面伸顶通气管收尾节点（整套通气系统气源口）

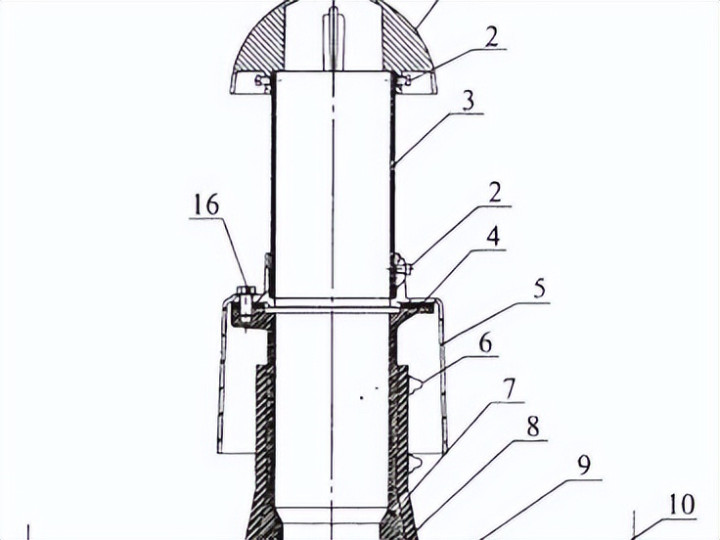

伸顶通气屋面节点详图
规范高度要求
非上人屋面：通气管高出屋面≥0.3m，且高于当地最大积雪厚度；
上人屋面：高出屋面≥2.0m，配套防雷；
通气口 4m 内有门窗：管顶高出窗顶≥0.6m，避免臭气倒灌室内；
施工要点
穿屋面做双层防水套管、密封膏封堵，顶端加装防虫通气帽，防止落叶、蚊虫堵塞通气通道。
五、现场实物安装禁忌（违规会失效）
❌ 通气管接入烟道、排风、雨水管（废气倒灌室内，违反 GB55020 强条）；
❌ 水平平接三通、向下倒坡（污水流入通气管堵塞，通气完全失效）；
❌ 封堵屋面通气帽、缩短伸顶高度（管道真空无法释放，持续反臭）；
❌ 仅底层单立管不设通气（多层同步排水负压 - 110Pa，存水弯快速干涸）；
所有通气连接均为45° 斜三通 + 向上抬升 0.15m，是通气系统合格判定核心。
六、整套系统简易安装流程（施工顺序）
垂直敷设污水立管 WL、专用通气立管 T，两管平行布置；
每层排水横支管安装完成后，加装 H 管连通 WL 与 T；
多洁具长支管增设环形通气管，高端洁具增设器具通气管；
通气立管向上延伸穿出屋面，做防水、加高、安装通气帽；
管道粘接固化后通水测试：冲厕无咕噜声、卫生间无异味，判定通气合格。
七、图纸代号对应速记
WL = 污水立管，T = 透气管（通气管），H = 结合通气管，TL = 专用通气立管
